Ремонт редуктора углекислотного баллона

Ремонт редуктора от баллона с углекислотой, что может быть проще и как отремонтировать его своими силами?

Мой редуктор подтравливал углекислоту через клапан, причем болезнь его была с «детства», то есть еще новым он немного "пропускал" правда, совсем немного. С течением времени болезнь прогрессировала и этим омрачала мне работу на сварочном полуавтомате.

Наконец, настал тот день, когда мириться с этим было уже не возможно. За пару минут значения на манометре росли в разы. Было два выхода, либо ехать в магазин за новым редуктором, причем не факт, что новый будет отличного качества, либо все же попытаться починить старый.
Поэтому, я решил реанимировать старый, тем более, я уже ничего не терял.



Ремонт редуктора по порядку

Начинаем, конечно с разборки. Снял с баллона редуктор.

Редуктор от баллона с углекислотой

Закрепил его в тисках, разводным ключом довольно легко открутил большую накидную латунную гайку, снял в сборе верхнюю часть редуктора, в сборе с пружиной задающей, мембраной и регулирующим винтом.

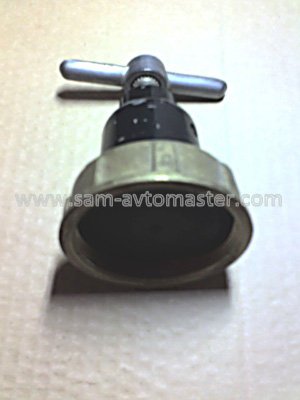

Cнял в сборе верхнюю часть редуктора.

Далее применил головку и ключ с трещоткой, с усилием откручиваем корпус клапана. На фото показано стрелкой черного цвета.
Все нужные "запчасти" находятся в нем.

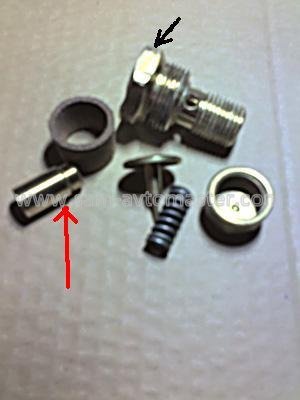

Составляющие корпуса клапана.

После чего, фактически от руки разбираем корпус клапана. Для нас представляет интерес сам клапан, на фото показан стрелкой красного цвета.

Обычно через соединение «седло – клапан» и уходит газ. Их надо притереть друг другу. Способов тому масса, я притирал на "коленке" с помощью древнего зубного порошка и воды, покручивая клапан в седле. Промыл от остатков порошка, просушил.

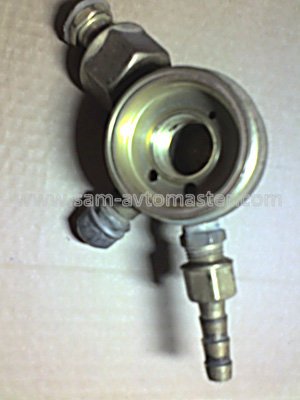

Корпус редуктора.

Сборка редуктора

Сборка в обратной последовательности.

Корпус клапана в сборе, прикручиваем к редуктору с усилием, не оставляя ни малейшего шанса утечке. Накручиваем на баллон, проверяем.

И, о чудо, заработало! Мой редуктор обрел вторую, причем полноценную, жизнь. Газ травить, наконец, перестал. Теперь, меня от работы подобная мелочь не отвлекает.

Если и вы решили, что нужно идти за покупкой нового редуктора, не спешите, возможно и у вас получится отремонтировать его. Ничего трудного и сверхъестественного собрать - разобрать углекислотный редуктор не представляет. Всё просто, как пять копеек. И снова, ремонт кузова не будет вызывать головняка!

znakВнимание! Данная статья касается только ремонта углекислотного редуктора У-30 и аналогичных ему. Не рискуйте с ремонтом кислородного редуктора, вдруг замаслите внутренности, потом забыв, прикрутите к кислороду.

AMD







AMD

Удачи вам!



Комментарии

Алексей
# Алексей 04.04.2014 22:48
Спасибо! Вы помогли мне поверить в свои силы и сэкономить 30 долларов)
Ответить | Ответить с цитатой | Цитировать
Александр
# Александр 20.05.2012 18:27
давление сконденсированого пропана в баллоне не больше 2 атмосфер, углекислого газа напр. 60, аргона 160 (в среднем). короче, они под разное давление + модели разнятся максимальной пропускной способностью. дешевый, газ пропускает медленно, как ни накручивай.
Ответить | Ответить с цитатой | Цитировать
Владислав
# Владислав 25.04.2012 22:44
Добрый день. Я использую пропановый редуктор (точно такой как на фото только красного цвета).
Кто знает в чем разница? Внутренности одинаковые с виду =)
Ответить | Ответить с цитатой | Цитировать
Александр
# Александр 27.07.2010 22:40
На второй день использования мой ур-6дм начал подклинивать, стрелка манометра прыгала то вниз то ввех, клапан начинал резонировать при перестройке давления (стрелка трещала как стробоскоп).
Думал, трогать не буду пойду лучше требовать замену. Но после прочтения сего труда понял что смогу спраиться сам.
Серьёзной проблемы оказалось не было, подклинивал латунный штырёк (нажимающий на поршень) в препоршиво просверленном канале железной втулочки. Этот канал и был шлифован свёрнутой в трубочку "наждачкой" до более гладкого состояния.
дальше "дело техники", собрал, проверил, радуюсь.
Вобщем спс. 8)
Ответить | Ответить с цитатой | Цитировать
AMD
# AMD 28.07.2010 17:41
Александр, рад, что смог помочь ;-)
Ответить | Ответить с цитатой | Цитировать
