Как правильно высверлить точечную сварку. Инструменты и приспособления

Начинающие кузовщики часто задаются вопросом, как правильно снять деталь (крыло, порог) при замене, если этот элемент крепиться не на болтах или саморезах, а на заводской точечной сварке. Вот тут, нужно сразу определиться, а для чего это нужно. Если снять и выбросить, то тут не нужно долго думать, а сразу болгарку или зубило и рубите как хочется, но не везде…

В местах, где ремонтная деталь подкладывается под метал, к примеру, порог задвигается под среднюю стойку и под крылья спереди и сзади, вот там нужно аккуратно высверлить места точечной сварки.

В этой статье я расскажу и покажу на фото, как правильно, а главное чем и как высверливать такие сварные места на примере замены порога. Принцип и саму технологию, конечно можно применять и к другим навесным деталям кузова, которые крепятся точечной сваркой.

Не зная о существовании специальных приспособлений, я затачивал простые сверла ровно, чтобы они обрезали металл вокруг сварочной точки от контактной сварки, ох и намучился я с ними, вам скажу!
Но не будем о грустном, а перейдем к самой процедуре снятия порога (под замену) с использованием специальных сверл для высверливания точечной сварки.

Инструменты и приспособления для высверливания точечной сварки

Для того, чтобы снять порог я использую:

  • болгарку (малую) с регулятором оборотов, к ней диск отрезной (толщиной 1,2 мм – оптимальная толщина для работы с металлом автомобиля) и болгарку с зачистным диском (6 мм толщиной),
  • клещи,
  • тонко заточенное зубило,
  • коронку для высверливания точечной сварки,
  • дрель,
  • керн,
  • сверло диаметром 2 мм (можно 3) это не существенно,
  • шуруповерт.

Спросите, почему так много всего? Ответ довольно прост – чтобы не переставлять сверла, и не менять диски на болгарке.

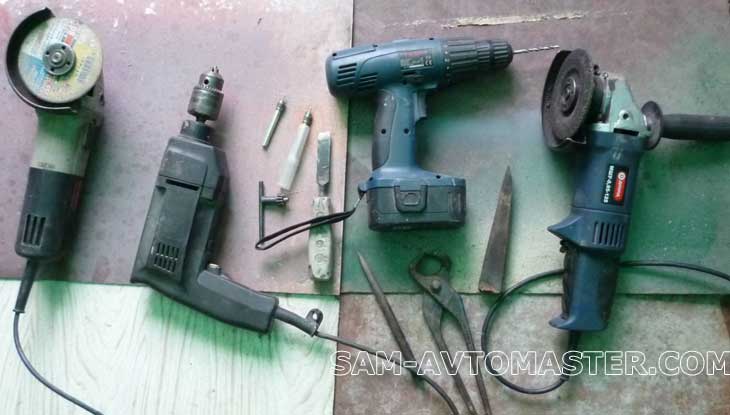

Инструменты для высверливания точечной сварки.

Итак, начинаем снимать порог

Сначала нужно отсверлить, те места, где впоследствии будет подставляться новый порог – средняя стойка, сапожок заднего и переднего (если оно не съемное) крыла.

Вот для этого нам понадобятся специальные сверла для высверливания точечной сварки.

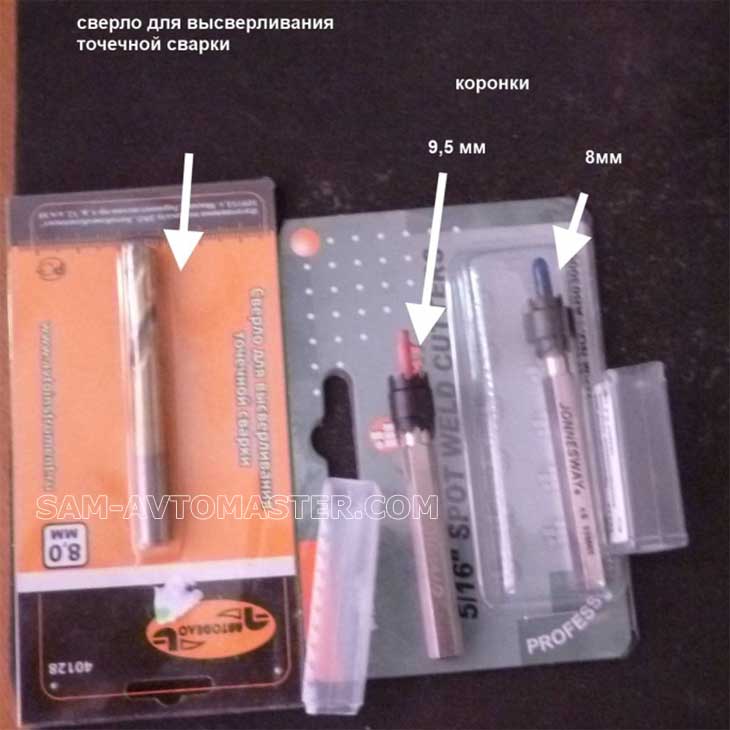

Специальные сверла для высверливания точечной сварки.

Полностью это приспособление называется «коронка с оправкой для высверливания точечной сварки».
Коронка это и есть те «зубчики», которые режут металл, а оправка, это утолщение на ней, для придания жесткости и удержания двух противоположно расположенных коронок.

Купить в простом магазине инструментов их проблематично. Поэтому, я заказываю такие коронки в интернет-магазине.

Как видите, можно использовать и сверло, и коронку, но для себя я выбрал и использую коронку, о которой и расскажу.

Почему коронка, а не сверло?

Как вам сказать? Тут на любителя, что ли, и к тому же, есть один нюанс – направляющее острие на сверле, не всегда прорезает закаленную часть точечной сварки, и нужно просверлить ее другим сверлом, чтобы это, углубилось до того, что срежет верхнее железо. Сумбурно? Ну как смог…

Цена фирменной коронки более тысячи рублей, китайские (тайваньские) от 130 рублей. Работал я и теми, и другими, и скажу вам по секрету, что отдал предпочтение китайским.

Фирменные - более острые и дольше держат заточку, но более хрупкие и ломаются при малейшем неосторожном движении (перекосе).

Китайские же, не так подвержены крошению, да и заточку держат не плохо. Есть один недостаток, это заедание направляющего стержня. Но если у вас было фирменное, как у меня, то впоследствии можно на хвостовик, просто, ставить китайские коронки. К слову, они есть (оказывается) в продаже отдельно от хвостовика.

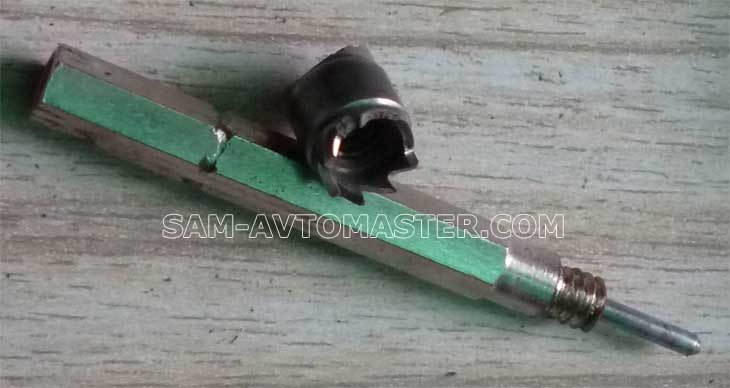

Фирменная коронка для высверливания точечной сварки.

На фото это 9,5 мм, есть у меня и 8 мм, меньше я не встречал. Само это приспособление разборное – коронка снимается (отвинчивается – резьба обычная) и как вы уже заметили режущая кромка с обеих сторон, при повреждении одной стороны, перевернули и работаем дальше.



В центре впереди, направляющий штырь, он на пружине, при надавливании утопает. Не пугайтесь, если вдруг начнете сверлить, а кромка не достает, до металла из-за штыря – он регулируемый. В хвостовике есть болт под плоскую отвертку (на фото ниже отмечен стрелкой), с его помощью отрегулируйте штырь так, чтобы кромка погружалась в металл на глубину толщины одного слоя.

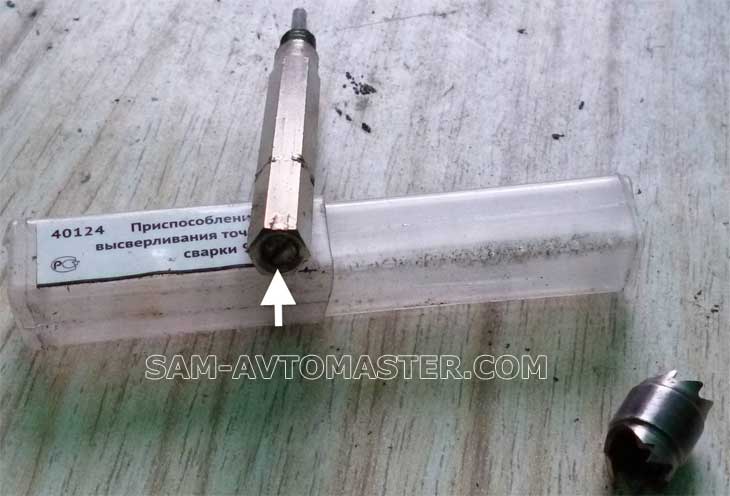

Болт под плоскую отвертку.

Технология высверливания.

Вставляете это приспособление в дрель, дрель для высверливания точечной сварки, лучше использовать с регулятором оборотов или ту, которая обладает большой мощностью при малых оборотах.

znakНе спешите сразу сверлить! Сначала найдите все сварочные точки и накерните. Бывает, что направляющий штырь выскакивает из накерненной точки, что зачастую приводит к поломке коронки.

Один хороший человек, по имени Алексей Маркелов, посоветовал мне насверливать места кернения, теперь если керн делает мелкое углубление, я сверлом диаметром 2-3 мм углубляю его (чтобы не переставлять сверла, я использую для этой цели шуруповерт).

Теперь, можете высверливать места от точечной сварки.

Обороты на дрели выставляете малые, не больше 800 оборотов в минуту, коронка должна упираться в металл, строго перпендикулярно, чтобы полностью все зубцы были прижаты к металлу. Коронка обрежет железо вокруг сварной точки, и место сварки останется на том металле, который под низом.

Теперь, можно срезать порог тонким зубилом (я пользуюсь острозаточенной старой стамеской), выковырять и если нужно, то подрубить отсверленное железо.

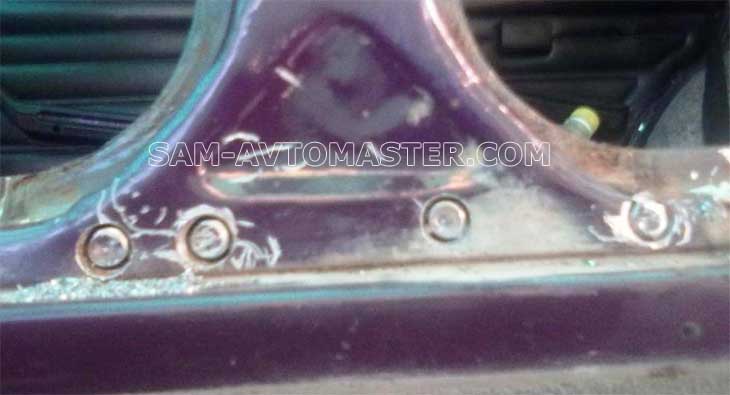

Коронка обрежет железо.

Процесс удаления порога, желательно, проводить в указанной мною последовательности. Объясню почему.

Если вы сначала обрежете весь порог, и оставите только те места, где нужно будет отсверлить, то вы точно поломаете коронку, потому, что не будет упора, и металл будет играть, прогибаться даже от незначительного нажатия.

Отойдя немного от темы высверливания мест точечной сварки с помощью коронки и дрели, продолжу о снятии порога.

Если вы не собираетесь использовать порог в дальнейшем в качестве донора, то все точки высверливать не нужно, а только те, что я назвал выше. Остальное все можете удалить, как вам позволит ваша фантазия – срезать болгаркой, отрубить зубилом или топором.

Я обрезаю все вплотную болгаркой или срубаю зубилом, места крепления с оставшимися (не высверленными точками) прорезаю болгаркой (на глубину листа металла), а потом клещами отрываю места сварки.

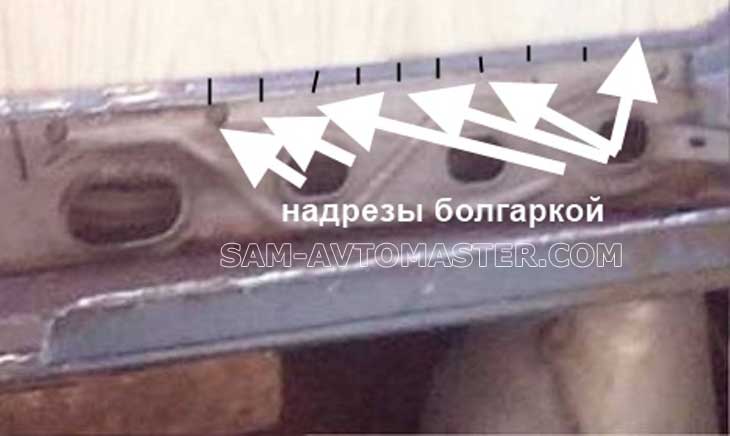

Места крепления прорезаю болгаркой.

Это быстрее и удобнее, чем все ранее испробованные мною способы.

После установки нового порога, просто провариваете через уже готовые отверстия, зачищаете и шпаклюете.

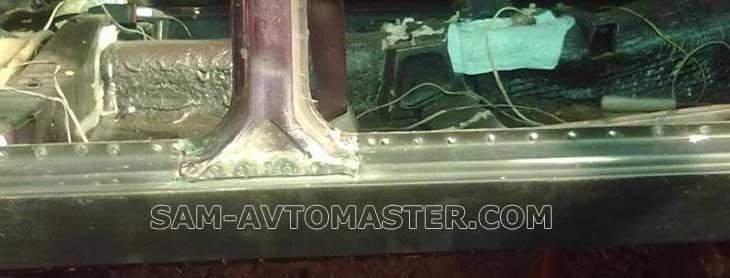

Порог провариваете через отверстия.

Вот и всё, дерзайте, у вас всё получится.

Удачи вам. С уважением, Сергей.
