Как сделать зацеп гребенку для работы со споттером своими руками

Среди многочисленных аксессуаров для споттера есть зацеп или как его чаще называют гребенка. Если кто не в курсе, кратко расскажу о том, в каких случаях мастера кузовного ремонта используют гребенку в работе со споттером.
О том как я смонтировал споттер из сварочного аппарата, а точнее из трансформатора сварочника вы можете почитать в этой статье - "Как сделать споттер из сварочного аппарата"

Что такое гребенка и для чего она нужна

Представьте себе согнутую дверь или крыло автомобиля, обычно это глубокий залом или вмятина.
Встает вопрос - как правильно выправить такое повреждение кузовной детали максимально эффективно? Напрашивается ответ, что делать это нужно равномерно, и желательно прикладывать усилие по всей плоскости залома равномерно.

Есть варианты и в работе споттером - можно приварить проволоку «змейку», которую (у нас, во всяком случае) нигде не купишь, кроме как заказывать через интернет магазин, да и накладно это выходит.
Есть альтернативный вариант – использовать шайбы (на фото ниже).

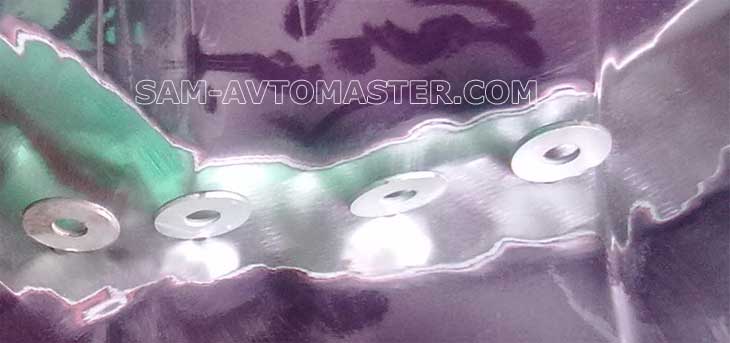

Использование шайб для вытягивания гребенкой.

Если кратко, то их просто приваривают споттером по всему залому одну за другой и, используя как точку для зацепа, тянут вверх поочередно пока залом не выйдет. Нужно поднимать постепенно и тут пригодится такой аксессуар для споттера как гребенка.

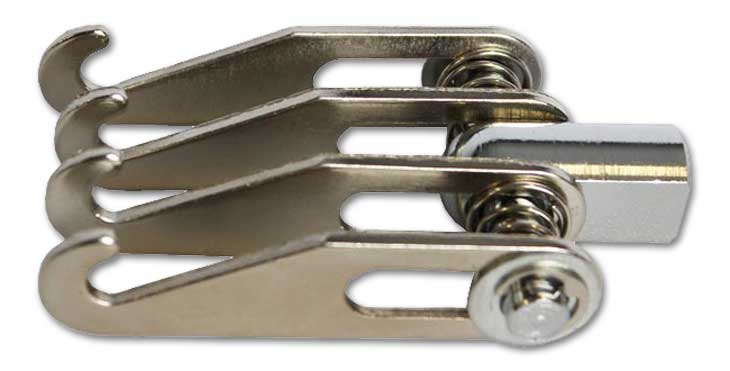

Вот так выглядит гребенка, продающаяся в специализированных магазинах.

Гребенка для споттера

Есть два варианта ее использования: с обратным молотком и «лифтером».

Расскажу, как сделать «гребенку» под обратный молоток своими руками, при минимуме затрат и времени. Главной частью этого приспособления, на мой взгляд, является зацеп – вот его нужно сделать правильно четко соблюдая размер, он должен быть одинаковым у всех зацепов гребенки, а все остальное зависит только от вашего воображения.

Изготовление гребенки для споттера

Итак, давайте все по порядку. Что нам нужно, а точнее, какие нужны материалы и инструменты.

  • болгарка с отрезным и зачистным кругом,
  • дрель,
  • сверла 13 и 8мм,
  • круглый напильник,
  • сварочный аппарат,
  • молоток,
  • керн.
  • Металлический прут 30 см длиной, диаметром 13-14 мм, лучше всего, если это будет каленое железо.
  • Полоса листового железа толщиной 3-4 мм, шириной 3 см, длина – от 40 см.
  • Болт с гайкой диаметром 8 мм.
  • Трубка Ø15мм длиной около 10 см.

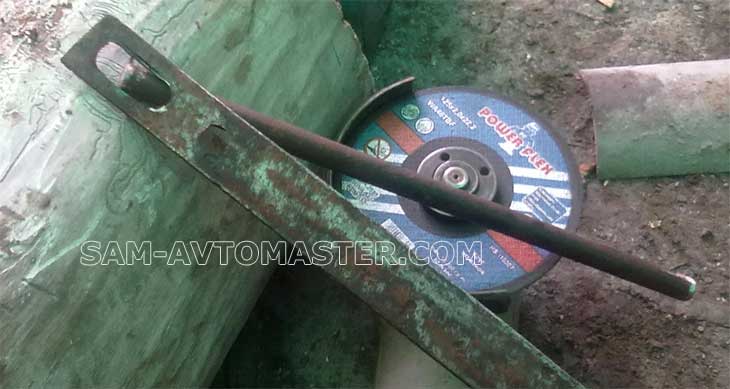

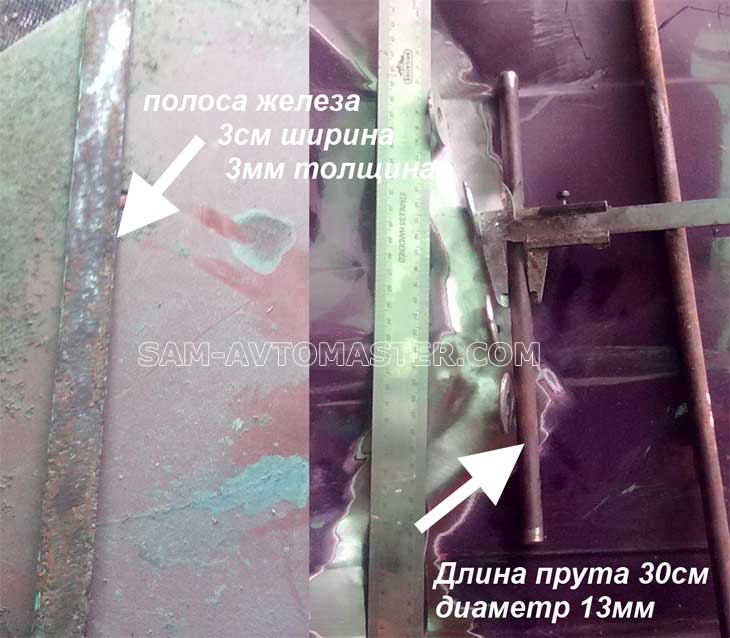

У меня был вот такой кусок железа, от которого я и отрезал полосу, и вот такой металлический прут.

Материалы для изготовления гребенки.

Берем полосу металла и керним три точки, где будут отверстия на 13мм, для этого отступаем от края 1,5 см, делаем насечку, вторую через 2,5 см от первой, третью 3,5 см от второй.

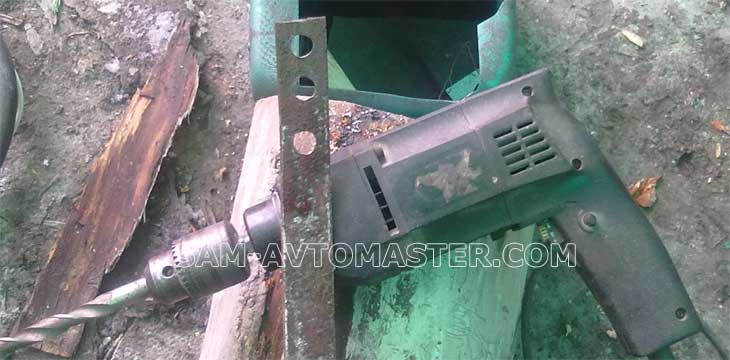

Сверлим отверстия.

Берем полосу металла и сверлим отверстия.

Болгаркой вырезаем перемычку, которая образовалась между двумя первыми отверстиями.





С помощью круглого напильника, убираем заусенцы, чтобы наш прут передвигался в этом отверстии свободно и не цеплялся за неровности.

Болгаркой вырезаем перемычку между двумя первыми отверстиями.

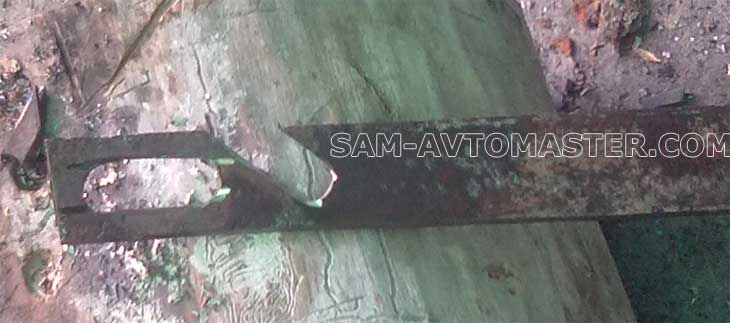

Дальше делаем вот такой вырез, то есть, прорезаем болгаркой до имеющегося отверстия пространство для завода шайбы или змейки.

Прорезаем болгаркой вырез.

Болгаркой отрезаем полученный зацеп. Немного окультуриваем зачистным кругом. Первый есть.

Таким же образом изготавливаем еще несколько штук. Я сделал 4 штуки, а вы делайте, сколько посчитаете нужным для себя.

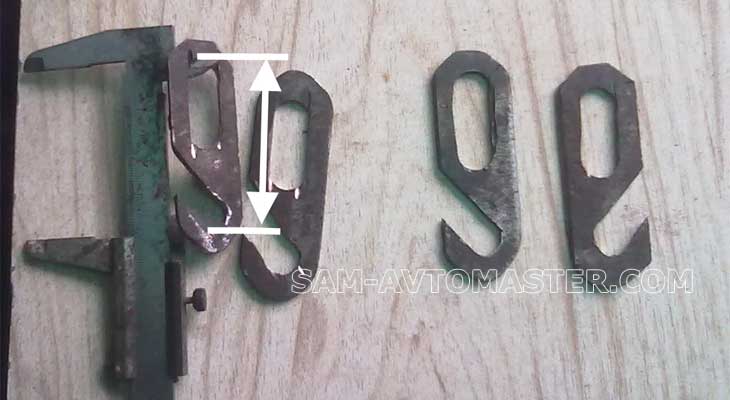

Теперь самое важное, о чем я говорил в начале, расстояние которое отмечено штангенциркулем, должно быть у всех зацепов одинаковое, в противном случае, вытяжение металла будет не равномерным. Если размер не совпадает, подгоните круглым напильником.

Расстояние должно быть у всех зацепов одинаковое.

Следующим этапом нужно сделать крепление под обратный молоток.

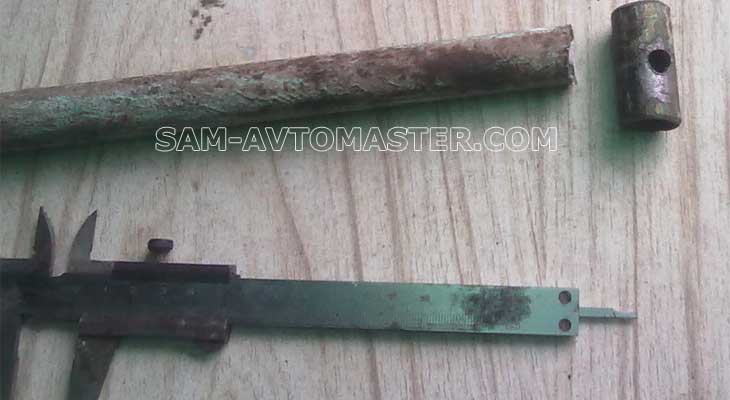

Для этого в трубке диаметром 15 мм делаем сбоку на удалении 2 см насечку и сверлим отверстие 8 мм, отступаем еще и отрезаем - получилась длина 4 см. На втором отрезке трубы вытачиваем круглым напильником торец, чтобы сбоку плотно состыковать с заготовкой.

В трубке сверлим отверстие и отрезаем.

Трубу привариваем с противоположной стороны от отверстия, на отверстие привариваем гайку на 8мм.

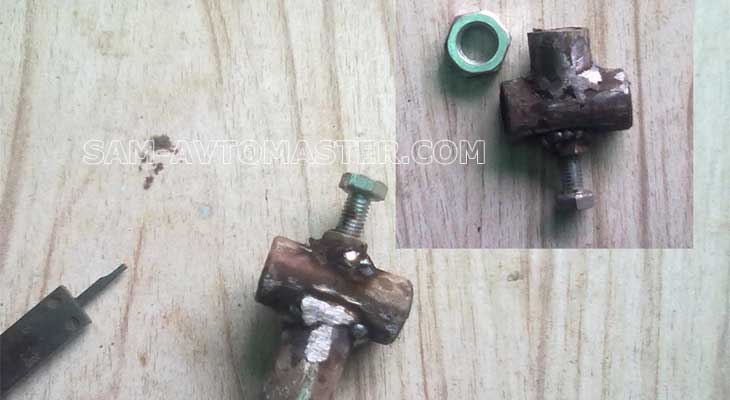

Отрезаем трубку, чтобы осталось 3см. Сверху привариваем гайку для крепления гребенки к обратному молотку или «лифтеру».

Отрезаем трубку, сверху привариваем гайку.

С одного конца штыря гребенки варим шайбу, второй оставляем свободным, чтобы можно было при необходимости добавить или снять крючки-зацепы. Собираем получившуюся конструкцию.
Чтобы зацепы на гребенке не спадали при переносе с места на место, на другой конец штыря я прикрутил зажим для шлангов (хомут) - просто и удобно.

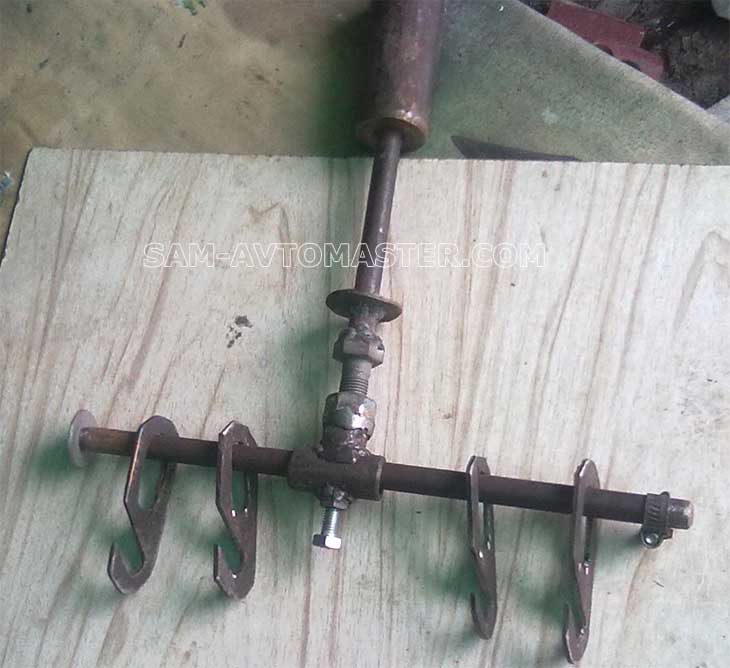

Гребенка для работы со споттером в сборе

А вот так эта конструкция работает:

Гребенка в работе.

Дальше все зависит от вашей фантазии и желания.
Гребенку для споттера можно немного модернизировать: между зацепами можно поставить мягкие пружинки, чтобы зацепы не болтались, а на край штыря нарезать резьбу и фиксировать гайкой.

Удачи вам. С уважением, Сергей. Специально для Сам Автомастер.
