Шланги и быстроразъемные соединения для компрессора

Разберемся для начала в качестве теории с видами и типами шлангов, используемые в качестве воздушной магистрали при покраске.

По большому счету при гаражной покраске обычно используют два типа шлангов:

  • Резиновый армированный
  • Пластиковый армированный

Витой шланг для компрессора.

Витой оранжевый (синий) шланг, который вам достался по наследству от набора различных приспособ к компрессору впридачу – выбрасываем, или, по крайней мере, прячем в самый дальний ящик нашего верстака. Он нам не пригодится, разве что для накачки колес.

Во-первых, у него маленькое внутреннее сечение, всего лишь 5-6мм, а во вторых и, пожалуй, самое главное, он имеет способность переламываться в самый ненужный момент, перекрывая тем самым подачу воздуха к краскопульту.
И в результате мы имеем плевок краски-лака на окрашиваемую деталь. А оно нам надо?

Покупаем шланг для компрессора

Следует разобрать все достоинства и недостатки оставшихся видов шлангов.

Резиновый-армированный – шланг без недостатков, если только не прибавить, то, что он тяжеловат.
Пластиковый-армированный - при минусовой температуре становится колом, при жаре становится очень мягким. У меня были случаи, когда на пластиковом шланге случались прорывы под давлением при перегреве на солнце.

Если используете пластиковый армированный шланг без доступа к солнечным лучам, особенно в жаркое лето то проблем не будет. Так же, он в разы дешевле резинового.

Но, всё-же, рекомендую для профессиональной окраски автомобилей использовать резиновый армированный шланг, который также используется с кислородными баллонами.



Разъемы, штуцера, фитинги

Для стыковки наших воздушных шлангов с другими девайсами, как то – компрессор, влагомаслоотделительные фильтры и краскопульт, изобретены очень удобные быстросъемные разъемы которые, как и другие любые разъемы подразделяются на два типа – "папы" (штуцер) и "мамы" (фитинг).

На картинке ниже показано. То есть, "папа" вставляется в "маму"…

Разъем - ПАПА Разъем - МАМА
Разъем - ПАПА; Разъем - МАМА

Если сказать иначе, то, разъемы, в которые втыкают и разъемы, которые втыкают. Почувствуйте разницу, ну, взрослые поймут…

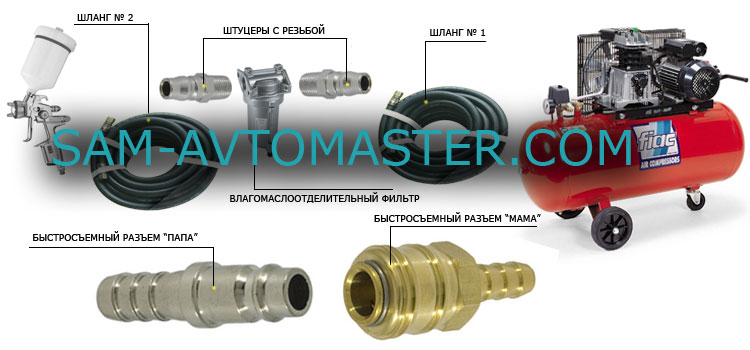

На картинке показан вариант соединения (справа-налево):

Компрессор – шланг №1 – водомаслоотделительный фильтр – шланг №2 – краскораспылитель



Компрессор-шланг-фильтр-шланг-краскопульт.

Соответственно, шланги номер один и номер два снабжены быстросъемными разъемами типа - МАМА.

homut

Если вы купили влагомаслоотделительный фильтр без штуцеров, то следует подобрать к нему выходной/входной штуцер с наружной резьбой для коммутации (соединения), на картинке видно.

Шланги на разъемах крепятся хомутами (слева на картинке), их строение и внешний вид не имеют значения, главное, чтобы соединение не травило воздух.

Ещё один момент, который не следует забывать, если вы используете в покраске систему переноcа краски HVLP, то внутренний диаметр шланга не может быть меньше 9 мм.
А так, ориентируйтесь на внутренний диаметр 8-9 мм. И это будет правильный выбор.




Итог статьи
- не забудьте при выборе и покупке компрессора, а также влагомаслоотделительного фильтра докупить быстросъемные разъёмы, которые вам обязательно понадобятся для сооружения полной конструкции воздушной магистрали от компрессора до краскопульта.
