Инструкция по подключению автосканера ELM327

Инструкция по подключению автосканера ELM327

Диагностика автомобильных систем выполняется с применением специальной электроники различного уровня сложности. Это связано с тем, что сами производители решили упростить работу диагностов и ремонтников, введя единый стандарт OBD-2. Благодаря этому к каждому проблемному авто можно подключиться и узнать, в каком направлении работать, чтобы устранить неисправность.

В этой статье будет обзор самого простого и доступного средства первичной диагностики, а именно универсального адаптера ELM327 https://www.carmod.ru/catalog/adaptery_na_baze_chipa_elm327.
По ходу статьи мы дадим инструкции для использования данного автосканера, поэтому советуем задержаться на этой странице.

Что такое автосканер ELM 327?

Что такое автосканер ELM 327?

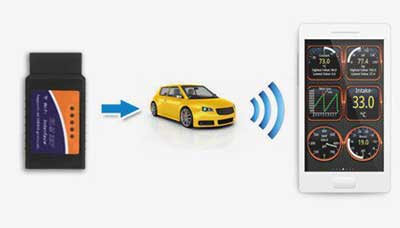

ELM327 - это пользовательский интерфейс, позволяющий автовладельцу подключаться к ЭБУ двигателя и автомобильным датчикам не имея профессионального оборудования для диагностики. По сути, он представляет собой наиболее простой мультибрендовый диагностический сканер, подключаемый в специальный разъём.

В роли сопутствующего программно-аппаратного обеспечения выступают ваш ноутбук, планшетный компьютер или смартфон с нужными программами, о которых будет рассказано далее.

Неисправности в ходе эксплуатации авто, к сожалению неизбежны. Зачастую бывает так, что сама машина работает и ездит  как обычно, но электроника уже подает тревожные сигналы. Они записываются в память ЭБУ в виде кодов и расшифровка этих кодов, это первый шаг к устранению неполадок. Для этого и нужен сканер современному автолюбителю.

К сожалению, самостоятельно устройство не может истолковать найденные ошибки, поэтому необходимо программное обеспечение, которое поможет их расшифровать. Все коды и их значения  легко найти в интернете. Стоит только учесть, что модели блоков управления  бывают разные, и потому могут отличаться и коды. Но и это, решается установкой дополнительного  ПО  на ваш  смартфон.

Преимущества использования прибора:

  • дешевизна;
  • предельная простота;
  • много совместимых программ;
  • разные способы подключения;
  • возможность убирать ошибки ECU;
  • получение данных от датчиков, относящихся к двигателю;
  • получение данных о состоянии машины в реальном времени (виртуальная панель приборов).

Таким образом, это простое устройство подойдёт каждому, кто хочет просто проверить состояние автомобиля, не вникая при этом в премудрости диагностики. Настоящая диагностика сложнее, чем простое считывание ошибок, но  зная о них уже можно о чём-то судить.

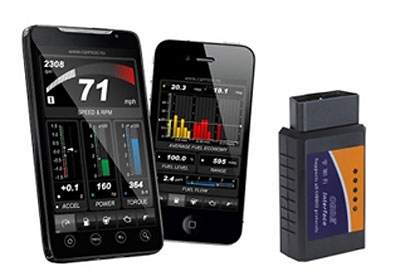

Характеристики автосканера

ELM327 это универсальное устройство, сопрягаемое с практическим всеми операционными системами, включая Windows10 , linux и Osx, и специальным программным обеспечением в целях начальной диагностики. Основные параметры сканера:

  • передача данных в режиме Live Data;
  • работа по протоколу OBD-2;
  • модуль Bluetooth либо Wi-Fi для соединения с портативными гаджетами и ноутбуками;
  • считывание кодов неисправностей.

Преимущества ELM327 BLUETOOTH:

  • совместим с любым смартфоном на Android;
  • поддержка всех протоколов формата OBD-2;
  • беспроводное соединение;
  • вывод информации с датчиков, относящихся к силовому агрегату;

Теперь, подробнее о том, как работать с автосканером.

Как им пользоваться?

В использовании портативного прибора в сочетании с разными девайсами есть один общий момент: установка сопряжения устройства с вашим компьютером или смартфоном.  Это зависит от способа соединения.
Основные методы подключения:

  1. USB;
  2. Wi-Fi;
  3. Bluetooth.


Подключение версии с Bluetooth

Сканеры для машин часто используются в соединении со  смартфонами. Выполнить соединение ELM327 с телефоном через Bluetooth несложно, если следовать этим действиям:

    1. Установить подходящую для вашего смартфона программу (см. таблицу ниже);
    2. Подключить адаптер в диагностическую колодку;
    3. Включить зажигание;

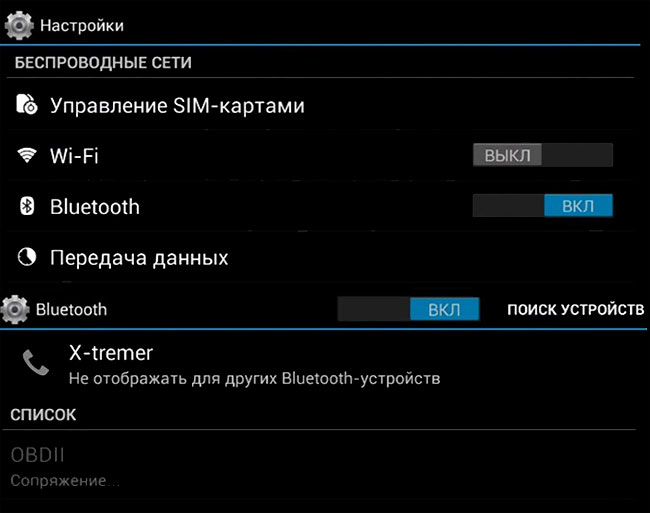

    4. В настройках смартфона в разделе Bluetooth выберите новое устройство для сопряжения (оно будет называться OBD-II, avto diag или CHX); это ваш сканер; укажите код сопряжения (1234 или 0000 или 6789);

Подключение через Bluetooth

  1. После сопряжения настройка подключения завершена. В некоторых программах возможно понадобятся дополнительные действия.

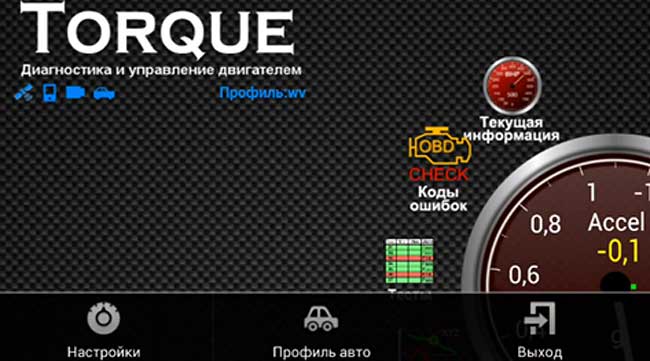

    Например, в Torque потребуется создать профиль вашей машины, с указанием нескольких технических характеристик.

В Torque надо создать профиль вашего авто.

Важно: Адаптер включается и работает от включенного зажигания, двигатель заводить нужно только при необходимости мониторить данные с его датчиков (например, сенсора температуры масла). Подключать и отключать прибор в OBD-разъём следует только при выключенном зажигании!

Подключение через wi-fi

Канал wi-fi позволяет подключаться к устройствам типа iPhone.
Как, это сделать:

  1. Подключить сканер к диагностическому разъёму автомобиля;
  2. На смартфоне или планшете зайти в настройки беспроводных сетей Wi-Fi;
  3. Выбрать беспроводную сеть "OBD-II", "OBD WIFI"
  4. Подключиться
  5. Готово

Сравнительный обзор диагностического софта (таблица)

Софт/Совместимость с разными ОС

Возможности

Torque

совместима только с Android

Вывод в реальном времени всей информации, получаемой ECU транспортного средства;

Отображение данных в виде виртуальной панели приборов;

Запись информации в бортовой журнал;

Запись маршрутов поездок;

Поддержка плагинов, расширяющих функционал.

DashCommand

 Android/IOS

Поддерживает вывод многих данных по авто, включая;

обороты коленчатого вала в минуту;

позицию заслонки дросселя;

текущий расход горючего;

состояние фаз газораспределения;

Carly for BMW Pro

Для моделей марки BMW

Android,  IOS

Может подключаться ко всем блокам управления транспортного средства, выводить данные в реальном времени, имеет функции программирования.

чтение ошибок;

возможность программирования блоков ЭБУ+ всё то что умеет Torque; возможность кодирования блоков ECU; диагностика SRS, ABS.

Эта программа работает практически со всеми видами электронных блоков управления, которые устанавливаются на автомобили BMW.

CarGauge

Android



обучение дроссельной заслонки;

коррекция угла опережения зажигания;

считывание ошибок систем ESP и ABS;

OBD Car Doctor

Android/IoS



чтение и расшифровка ошибок

хранение данных в облачном сервисе;

запись параметров;

ввод команд OBD-II;

вывод данных с датчиков двигателя и лямбда-зонда.

EZway

Android



Во время движения программа сообщает реальную скорость машины, а не ту, что на спидометре, который имеет погрешность. Имеет голосовые оповещения для разных ситуаций. Точно измеряет мгновенный расход горючего в литрах на час как в движении, так и на холостом ходу, что сильно отличает её от другого подобного софта.

ScanMaster Lite, ScanMaster Pro

Android, Windows

Поддерживает USB, Bluetooth, Wi-Fi.

Отображение данных с ECU в реальном времени;

Поддержка ECU американских авто выпуска не ранее 1996 г. и европейских не ранее 2001 года. Русский, немецкий и английский интерфейс.

ECU Tracker



Android



Показывает параметры работы автомобиля, включая мгновенный расход топлива.



ELM Toyota Scan

Android








Поддерживаемые функции:

работа с праворульными авто;

поддержка нескольких диагностических протоколов;

считывание VIN-кода и объёма двигателя автомобиля;

сброс адаптаций ЭБУ;

работа с блоками двигателя, круиз-контроля, подвески.

Некоторые возможности программы доступны только для автомобилей марок Toyota, Lexus, Scion.

Opendiag

Windows, Android

Работает преимущественно с автомобилями российского производства.

работает с разными ЭБУ;

показывает все параметры двигателя;

показывает номер прошивки ЭБУ;

позволяет управлять некоторыми настройками двигателя (настройки форсунок, момента зажигания).

Forscan



Windows, Android, IOS

Программа для работы с  автомобилями  Ford, Mazda, Lincoln. Функции:

мониторинг пробега;

показ блоков ECU;

индикатор заряда аккумулятора;

внесение изменений в конфигурацию ЭБУ;

встроенный осциллограф.

В чём польза?

Конечно, относительно недорогой мультимарочный сканер не сравнить с профессиональными инструментами для диагностики авто. Однако он используется огромным количеством автовладельцев. Почему?

Во-первых, ради экономии средств на обслуживание.
Иногда ошибка ЭБУ может возникнуть из-за незначительной неисправности, которую можно устранить самостоятельно.

Во-вторых, даже для не продвинутого пользователя портативный сканер даёт огромное преимущество: мониторинг всех процессов, происходящих в автомобиле.
Например, можно легко узнать температуру трансмиссионной жидкости в АКПП, что достаточно важно для обладателей некоторых “автоматов”, чувствительных к перегреву.

Существуют проблемы с несовместимостью версии прибора с некоторыми ЭБУ и качеством сборки адаптера. В связи с этим встаёт вопрос где купить автосканер ELM327?
Мы рекомендуем приобретать приборы у проверенных продавцов.

Во-первых, именно там можно приобрести версию, совместимую с большинством автомобилей (на день публикации статьи: версия прошивки  1.5 на чипе 25k80).
Одним из таких является интернет-магазин Carmod.ru.

Во-вторых, проверенные магазины дорожат своей репутацией и содержат немало хороших отзывов от клиентов. В их ассортименте только оригинальная, качественная и сертифицированная продукция. Но выбор, конечно, остаётся за вами.

В статье представлена инструкция к автосканеру ELM327 на русском языке. Мы постарались дать наиболее полную информацию по использованию прибора.

По отзывам владельцев, устройство оправдывает свою цену. Подобные модели сегодня есть в арсенале не только специалистов, но и простых автолюбителей. Качественный сканер, который приобретен у надежного продавца, будет работать точно и без сбоев.

В заключении пару видео по работе со данным автосканером
